C#实现海康威SDK视监控预览

前些日子老板要在公司的大屏幕呈现海康威视的监控，并且要求三个九宫格，显示不同的通道（摄像头）。

由于要得比较急，我的第一个方案是采用JS控制网页，自动点击对应的通道，但很显然不行。

尽管是使用网页主控端呈现，但是海康需要安装个客户端插件。

我们在网页中呈现的时候，其实就是给客户端插件发送WebSocket消息，让它显示对应的通道，然后客户端插件就会在网页的位置显示对应的画面，本质上还是用了客户端来播放。

仅仅用JS控制网页是不行的。

于是我结合JS脚本和Api函数SendInput来实现，而且还需要以管理员身份去运行程序，才可以正常调用SendInput点击客户端的窗口。

这个方案有点Low，效果不太理想，因为点击需要间隔，速度慢，而且还会出现点击错漏、错位等问题。

后来我仔细研究了一番，发现可以通过网页主控端开放SDK接口来直接获取监控画面，而且不需要安装客户端。

下面就介绍一下具体的实现方法。

1. 准备工作

首先，你需要准备好以下工具：

Visual Studio 2019
海康威视设备集成SDK

2. 下载海康威视设备集成SDK

海康开放平台：https://open.hikvision.com/

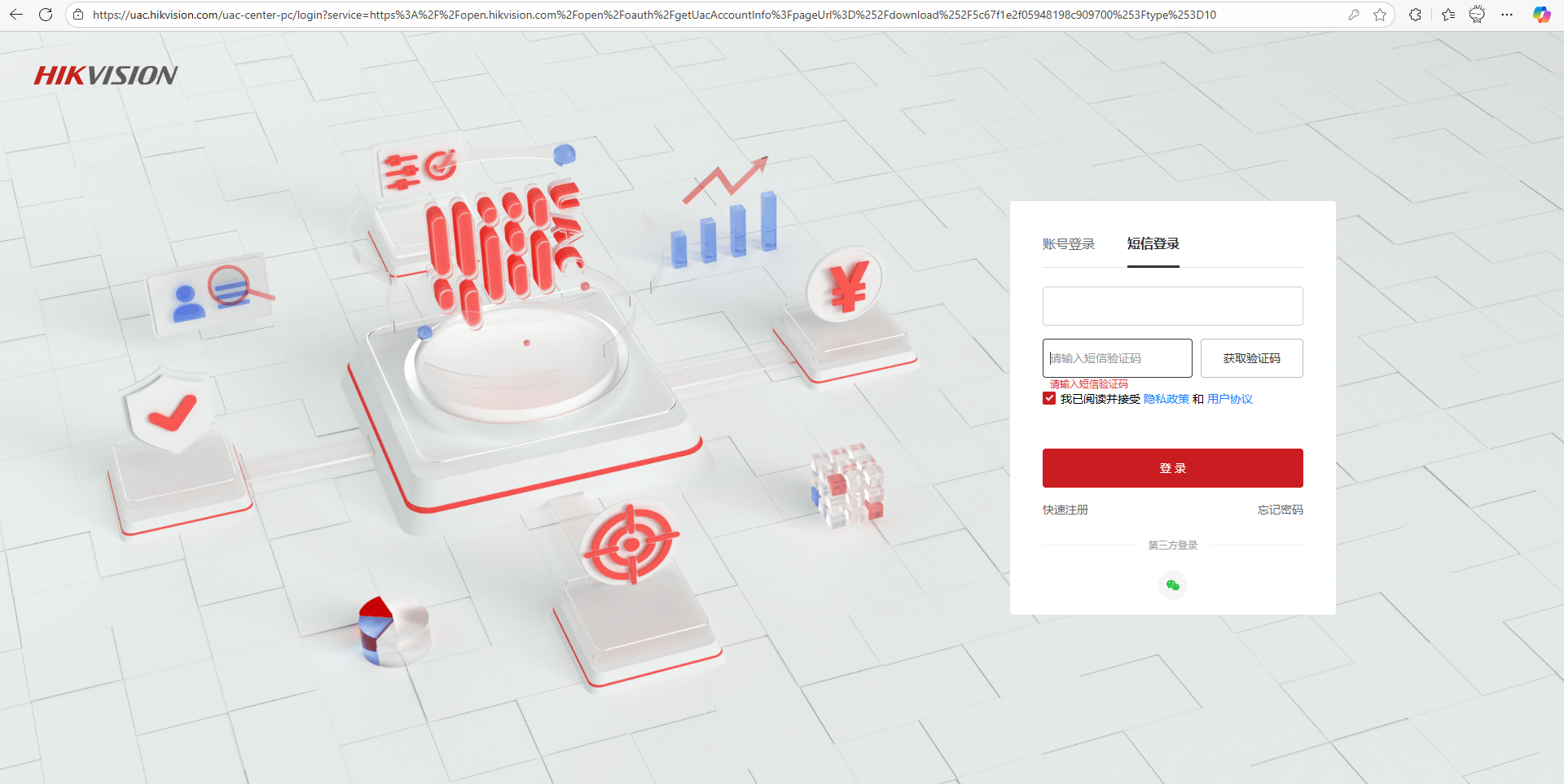

在这之前，需要注册一个海康威视的账号才能下载。

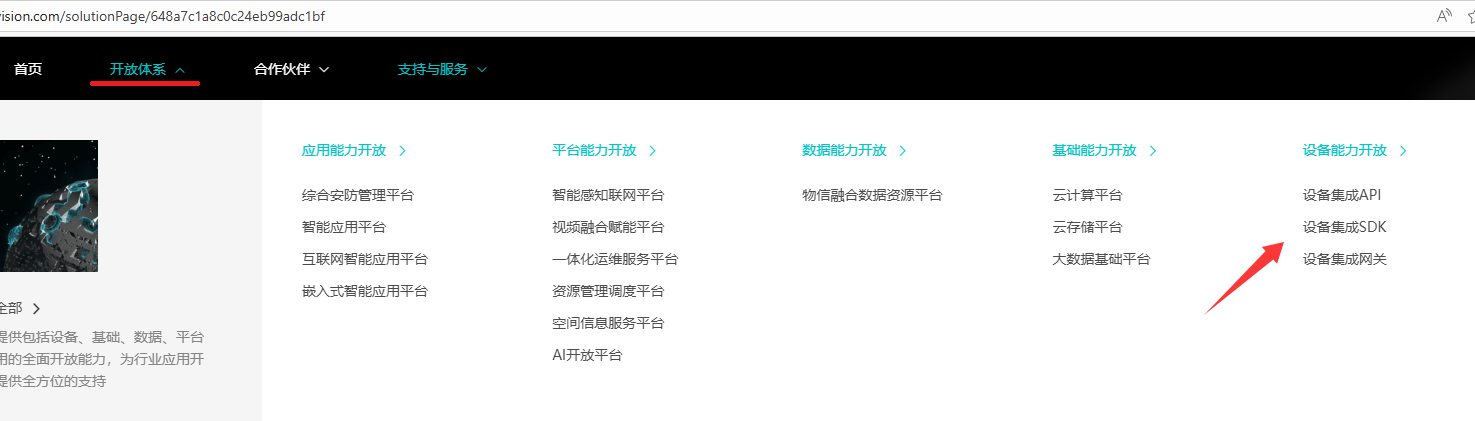

点开【开放体系】菜单，点击【设备集成SDK】。

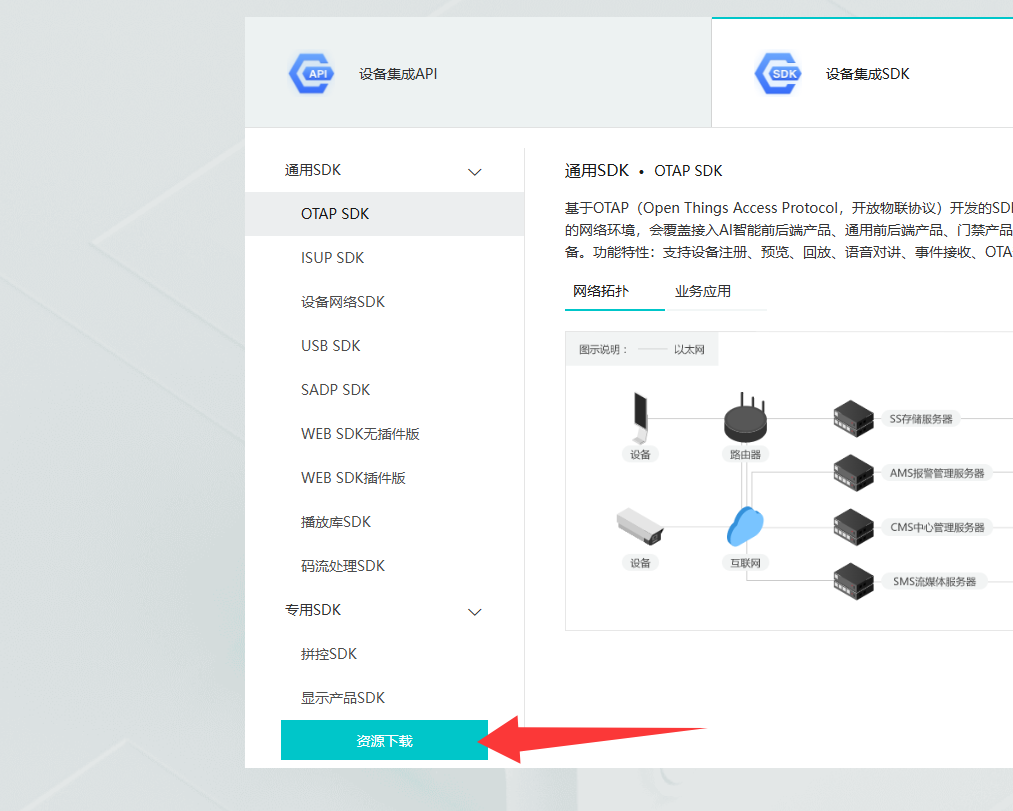

点击【资源下载】。

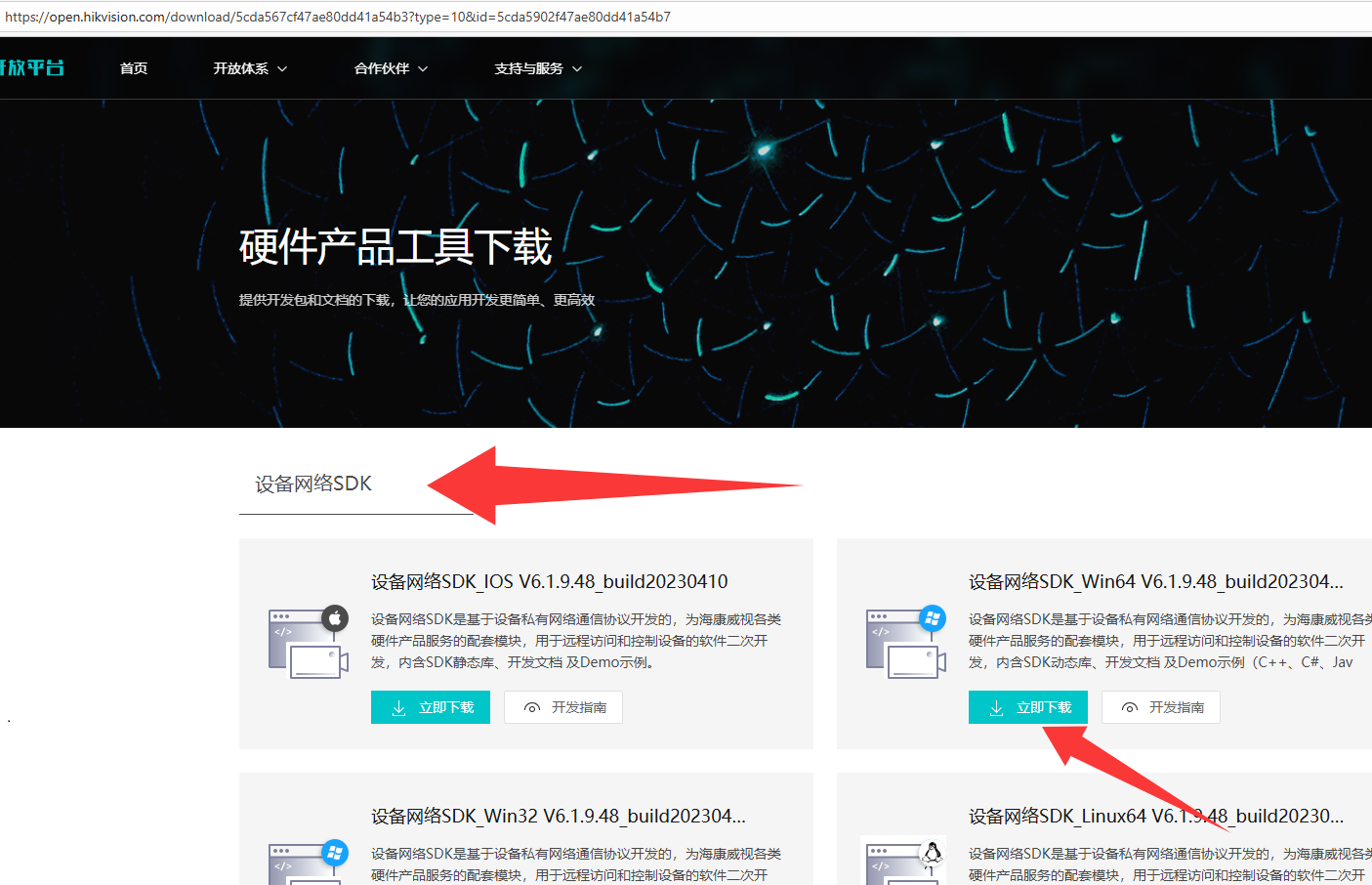

选择【设备网络SDK】，并下载【设备网络SDK_Win64 V6.1.9.48_build20230410】。

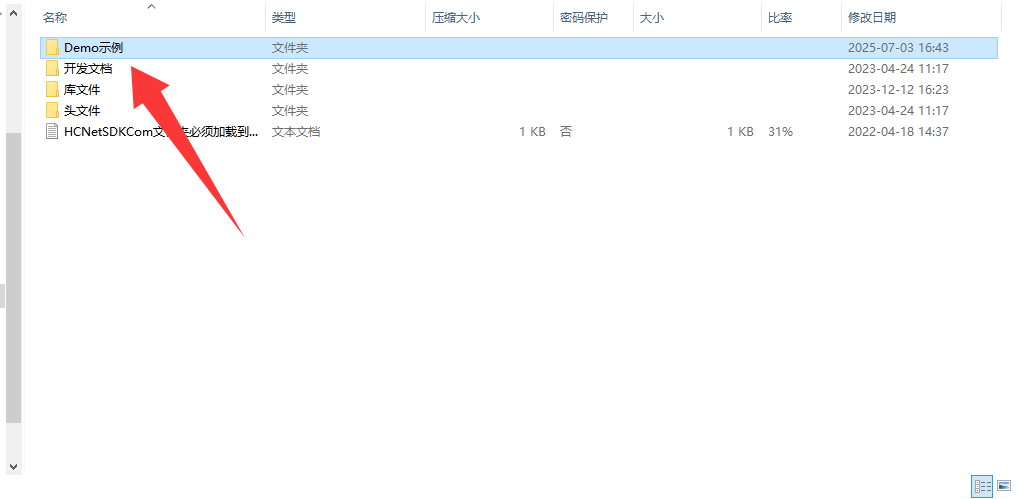

下载完成后，解压到任意目录，进入【Demo示例】。

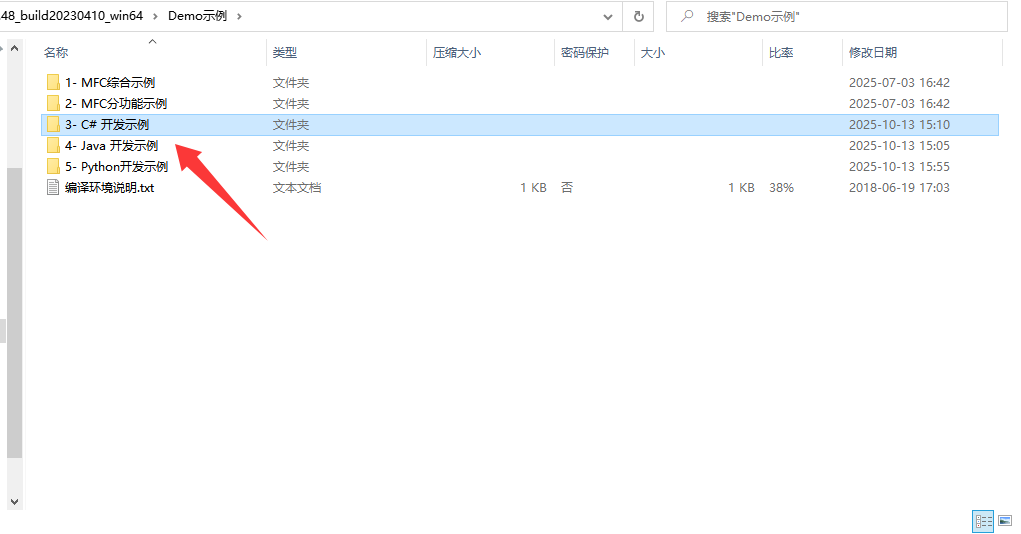

进入【3- csharp 开发示例】。

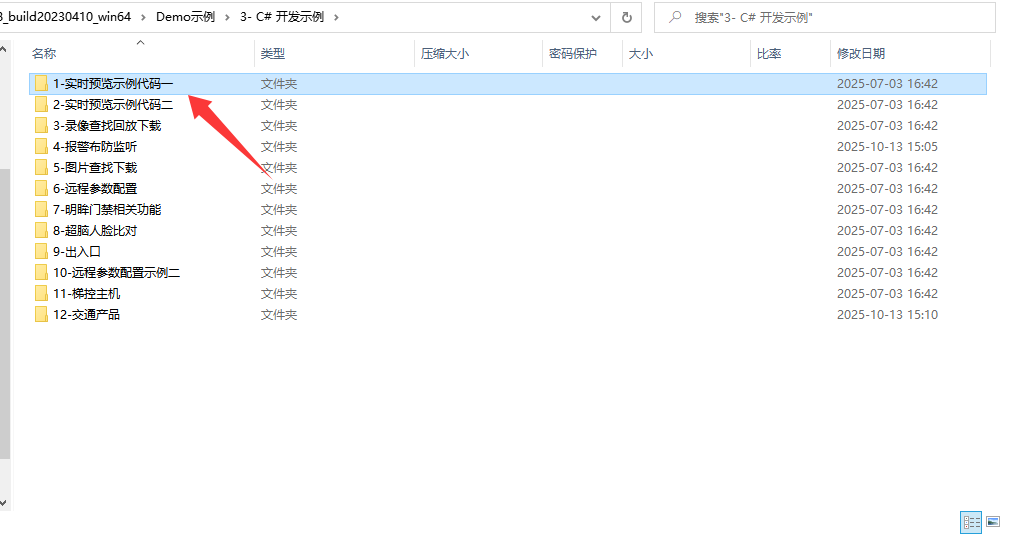

打开【1-实时预览示例代码一】项目。

这个项目重要的文件就是【CHCNetSDK.cs】，这个已经声明好模块的接口，我们只需要调用就可以了。

打开海康威视的网页主控端，启用SDK功能。

测试一下是否可以点亮。

成功！

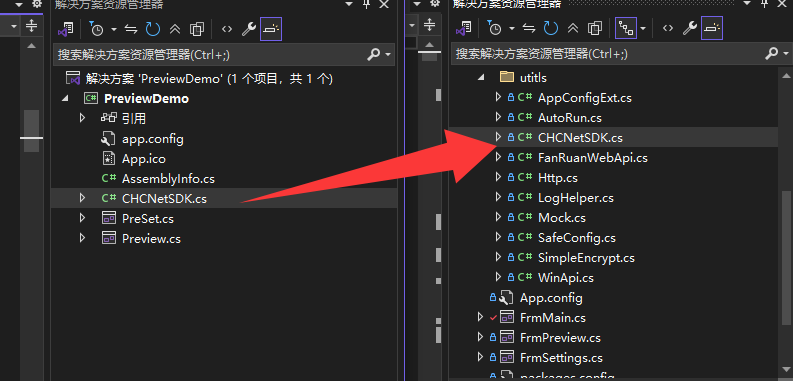

接下来只需要把CHCNetSDK.cs复制到自己的项目，进行开发一下（CV大法）就好了。

具体的实现可以参考我的代码。

3. 代码实现

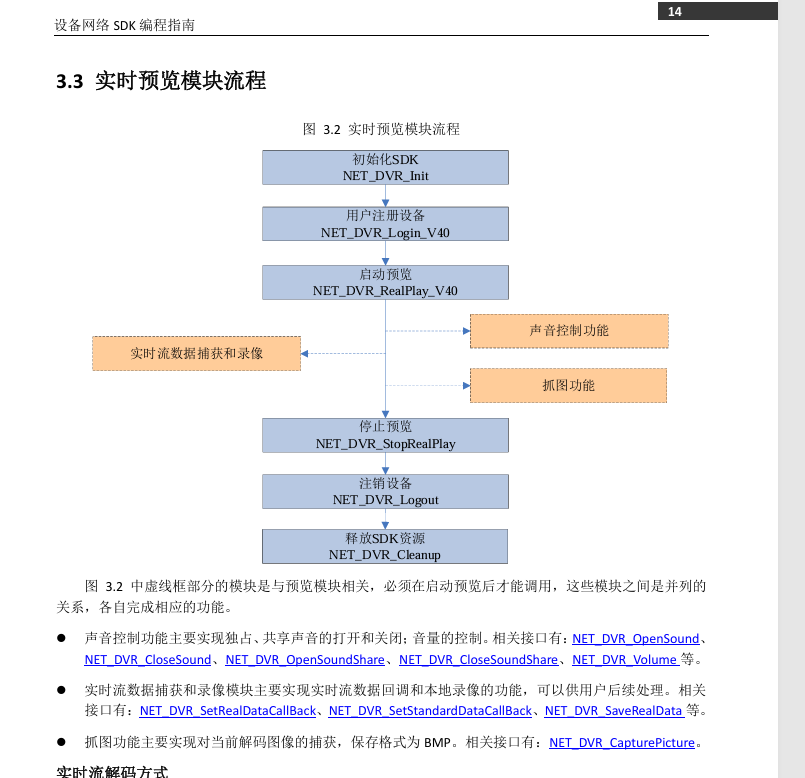

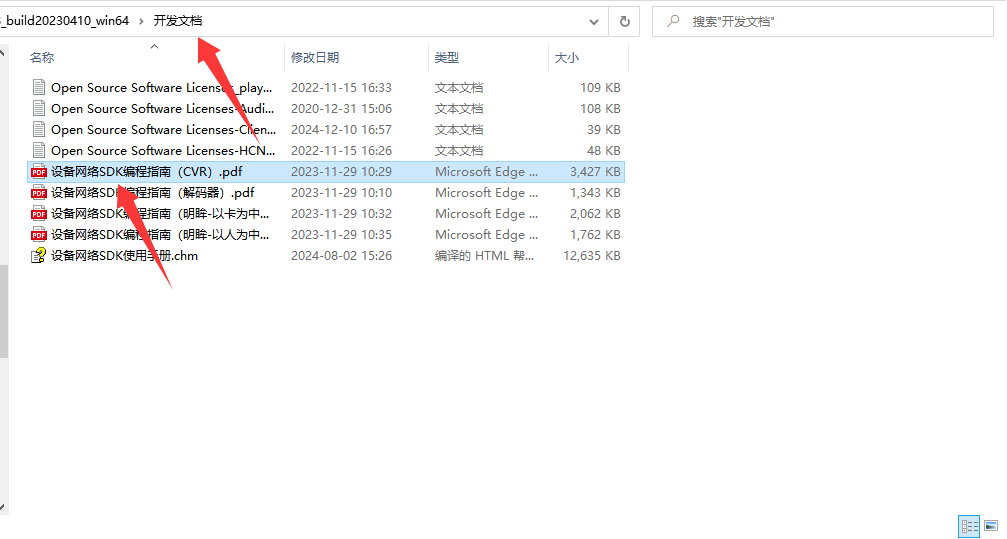

可以先参考海康威视的开发文档。

构造函数

调用初始化函数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public FrmMain()
{
    InitializeComponent();

    var m_bInitSDK = CHCNetSDK.NET_DVR_Init();
    if (m_bInitSDK == false)
    {
        MessageBox.Show("NET_DVR_Init error!", "错误", MessageBoxButtons.OK, MessageBoxIcon.Error);
    }
    else
    {
        //保存SDK日志 To save the SDK log
        CHCNetSDK.NET_DVR_SetLogToFile(1, $@"{Application.StartupPath}\SdkLog\", true);
    }
}

通道信息类

预览成功后，保存用户标识、通道信息。
1
2
3
4
5
6
public class HikVisionChannel
{
    public int UserID {  get; set; } // 登录得到的标识
    public int Channel { get; set; } // 预览的通道号（摄像头）
    public int RealHandle { get; set; } // 预览得到的句柄
}

声明全局变量

登录的时候由于三个九宫格中的两个是同一个地址，可以用同一个账号，所以两个账号只需要登录一次，即相同的账号不需登录两次。
UserIDs：保存登录得到的用户标识、HikChannels：保存通道信息、LoginCallBack：登录回调函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14

/// <summary>
/// 保存登录得到的用户标识
/// </summary>
private readonly ConcurrentDictionary<string, int> UserIDs = new ConcurrentDictionary<string, int>();
/// <summary>
/// 保存通道信息
/// </summary>
private readonly ConcurrentDictionary<string, HikVisionChannel> HikChannels = new ConcurrentDictionary<string, HikVisionChannel>();
/// <summary>
/// 登录回调函数
/// </summary>
private CHCNetSDK.LOGINRESULTCALLBACK LoginCallBack = null;

登录函数

如果已经登录过，则直接返回用户标识。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
public int Login(string ip, int port, string username, string password)
{
    if (string.IsNullOrWhiteSpace(ip) || port == 0 ||
        string.IsNullOrWhiteSpace(username) || string.IsNullOrWhiteSpace(password))
    {
        MessageBox.Show("请输入正确的IP、端口、用户名和密码！");
        return -1;
    }

    //以设备IP地址和用户名作为键，如果已经登录过，则直接返回用户标识
    string userKey = ip + username;
    if (UserIDs.ContainsKey(userKey))
    {
        return UserIDs[userKey];
    }
    var struLogInfo = new CHCNetSDK.NET_DVR_USER_LOGIN_INFO();

    //设备IP地址或者域名
    byte[] byIP = System.Text.Encoding.Default.GetBytes(ip);
    struLogInfo.sDeviceAddress = new byte[129];
    byIP.CopyTo(struLogInfo.sDeviceAddress, 0);

    //设备用户名
    byte[] byUserName = System.Text.Encoding.Default.GetBytes(username);
    struLogInfo.sUserName = new byte[64];
    byUserName.CopyTo(struLogInfo.sUserName, 0);

    //设备密码
    byte[] byPassword = System.Text.Encoding.Default.GetBytes(password);
    struLogInfo.sPassword = new byte[64];
    byPassword.CopyTo(struLogInfo.sPassword, 0);

    struLogInfo.wPort = (ushort)port;//设备服务端口号

    if (LoginCallBack == null)
    {
        LoginCallBack = new CHCNetSDK.LOGINRESULTCALLBACK(cbLoginCallBack);//注册回调函数
    }
    struLogInfo.cbLoginResult = LoginCallBack;
    struLogInfo.bUseAsynLogin = false; //是否异步登录：0- 否，1- 是

    var DeviceInfo = new CHCNetSDK.NET_DVR_DEVICEINFO_V40();

    //登录设备
    var m_lUserID = CHCNetSDK.NET_DVR_Login_V40(ref struLogInfo, ref DeviceInfo);
    if (m_lUserID < 0)
    {
        var iLastErr = CHCNetSDK.NET_DVR_GetLastError();
        var str = "NET_DVR_Login_V40 failed, error code= " + iLastErr; //登录失败，输出错误号
        LogHelper.Default.NG(str); // 记录日志，LogHelper是我自己写的日志记录类，你们可以自己实现。
        return -1;
    }
    else
    {
        //登录成功，登录后的用户标识保存到字典中
        UserIDs[userKey] = m_lUserID;
        GC.KeepAlive(UserIDs);
        return m_lUserID;
    }
}
public void cbLoginCallBack(int lUserID, int dwResult, IntPtr lpDeviceInfo, IntPtr pUser)
{
    string strLoginCallBack = "登录设备，lUserID：" + lUserID + "，dwResult：" + dwResult;

    if (dwResult == 0)
    {
        uint iErrCode = CHCNetSDK.NET_DVR_GetLastError();
        strLoginCallBack = strLoginCallBack + "，错误号:" + iErrCode;
        LogHelper.Default.NG(strLoginCallBack);
    }
    else
    {
        LogHelper.Default.OK(strLoginCallBack);
    }
}

预览指定的通道

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
public bool PreviewChannel(Control control, int userID, int channel)
{
    CHCNetSDK.NET_DVR_PREVIEWINFO lpPreviewInfo = new CHCNetSDK.NET_DVR_PREVIEWINFO();
    lpPreviewInfo.hPlayWnd = control.Handle;//预览窗口
    lpPreviewInfo.lChannel = channel;//预览的设备通道
    lpPreviewInfo.dwStreamType = 0;//码流类型：0-主码流，1-子码流，2-码流3，3-码流4，以此类推
    lpPreviewInfo.dwLinkMode = 0;//连接方式：0- TCP方式，1- UDP方式，2- 多播方式，3- RTP方式，4-RTP/RTSP，5-RSTP/HTTP
    lpPreviewInfo.bBlocked = true; //0- 非阻塞取流，1- 阻塞取流
    lpPreviewInfo.dwDisplayBufNum = 1; //播放库播放缓冲区最大缓冲帧数
    lpPreviewInfo.byProtoType = 0;
    lpPreviewInfo.byPreviewMode = 0;

    //如果需要保存直播数据，可以设置RealDataCallBack回调函数
    //if (RealData == null)
    //{
    //    RealData = new CHCNetSDK.REALDATACALLBACK(RealDataCallBack);//预览实时流回调函数
    //}

    IntPtr pUser = new IntPtr();//用户数据

    //打开预览
    var m_lRealHandle = CHCNetSDK.NET_DVR_RealPlay_V40(userID, ref lpPreviewInfo, null, pUser);
    if (m_lRealHandle < 0)
    {
        var iLastErr = CHCNetSDK.NET_DVR_GetLastError();
        var str = "NET_DVR_RealPlay_V40 failed, error code= " + iLastErr; //预览失败，输出错误号
        LogHelper.Default.NG(str);
        return false;
    }
    else
    {
        //预览成功，以控件名称为键，保存预览句柄到字典中
        HikChannels[control.Name] = new HikVisionChannel
        {
            UserID = userID,
            Channel = channel,
            RealHandle = m_lRealHandle
        };
        GC.KeepAlive(HikChannels);
        return true;
    }
}

停止预览

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private void StopPreviewChannel(string controlName)
{
    if (HikChannels.ContainsKey(controlName))
    {
        int realHandle = HikChannels[controlName].RealHandle;
        if (!CHCNetSDK.NET_DVR_StopRealPlay(realHandle))
        {
            var iLastErr = CHCNetSDK.NET_DVR_GetLastError();
            var str = "NET_DVR_StopRealPlay failed, error code= " + iLastErr;
            LogHelper.Default.NG(str);
            return;
        }
        HikChannels.TryRemove(controlName, out HikVisionChannel tmp); // 移除通道
    }
}

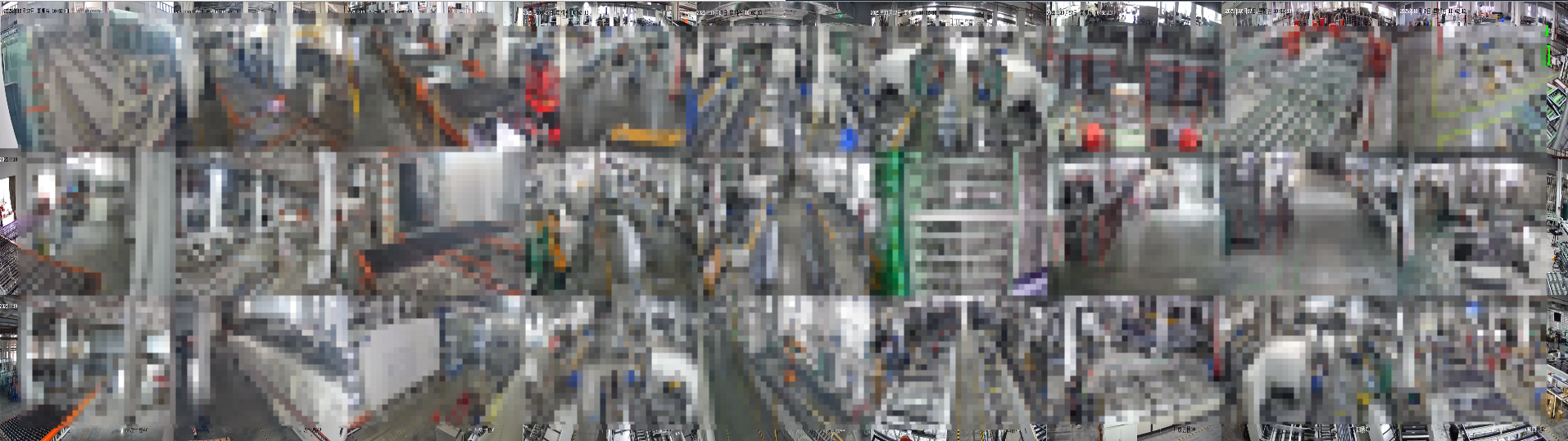

界面上放3个九宫格

可以用TableLayoutPanel来布局，三个TableLayoutPanel，每个TableLayoutPanel放9个PictureBox控件。
-

预览到一个表格面板

TableLayoutPanel下面的所有PictureBox。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
private void PreviewToPanel(TableLayoutPanel tableLayoutPanel, int userID, List<int> channelList)
{
    var controls = tableLayoutPanel.Controls.Cast<Control>()
        .Where(v => v is PictureBox).OrderBy(v => int.Parse(v.Name.Replace("pictureBox", "")));
    if (controls.Count() == channelList.Length)
    {
        int n = 0;
        foreach (var item in controls)
        {
            PreviewChannel(item, userID, channelList[n]);
            n++;
        }
    }
}

在Load事件中

先登录，然后预览到三个表格面板
1
2
3
4
5
6
7
8
9
10
11
private void FrmMain_Load(object sender, EventArgs e)
{
    //登录
    int userID1 = Login("192.168.1.101", 8000, "admin", "123456");
    int userID2 = Login("192.168.1.100", 8000, "admin", "123456");
    int userID3 = Login("192.168.1.100", 8000, "admin", "123456");
    //预览
    PreviewToPanel(tableLayoutPanel1, userID1, new List<int> { 1, 2, 3, 4, 5, 6, 7, 8, 9 });
    PreviewToPanel(tableLayoutPanel2, userID2, new List<int> { 1, 2, 3, 4, 5, 6, 7, 8, 9 });
    PreviewToPanel(tableLayoutPanel3, userID3, new List<int> { 10, 11, 12, 13, 14, 15, 16, 17, 18 });
}

关闭窗口之前

停止预览、登出设备、清理资源。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private void FrmMain_FormClosing(object sender, FormClosingEventArgs e)
{
    //停止预览
    foreach (var item in HikChannels)
    {
        StopPreviewChannel(item.Key);
    }
    //登出设备
    foreach (var item in UserIDs)
    {
        CHCNetSDK.NET_DVR_Logout(item.Value);
    }
    //清理资源
    CHCNetSDK.NET_DVR_Cleanup();
}
